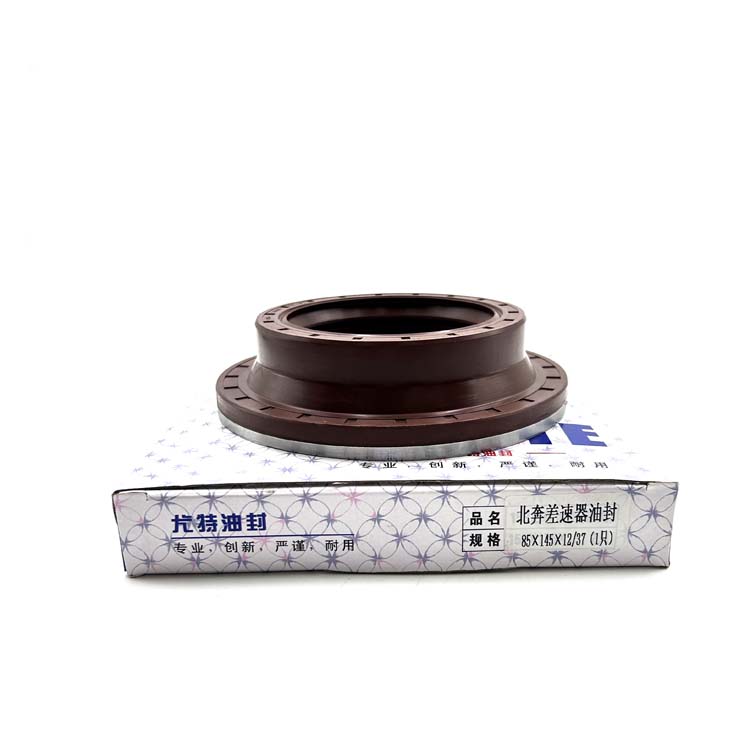

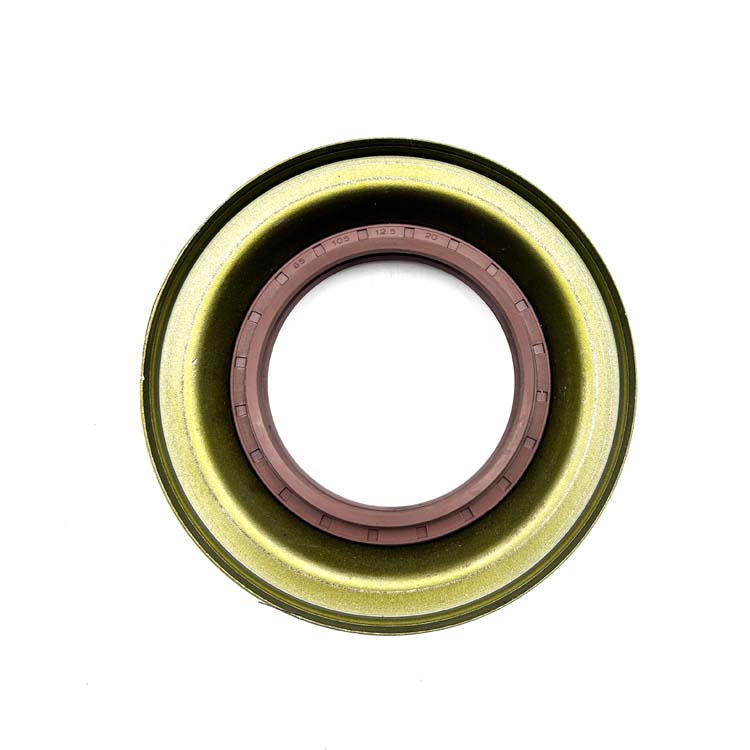

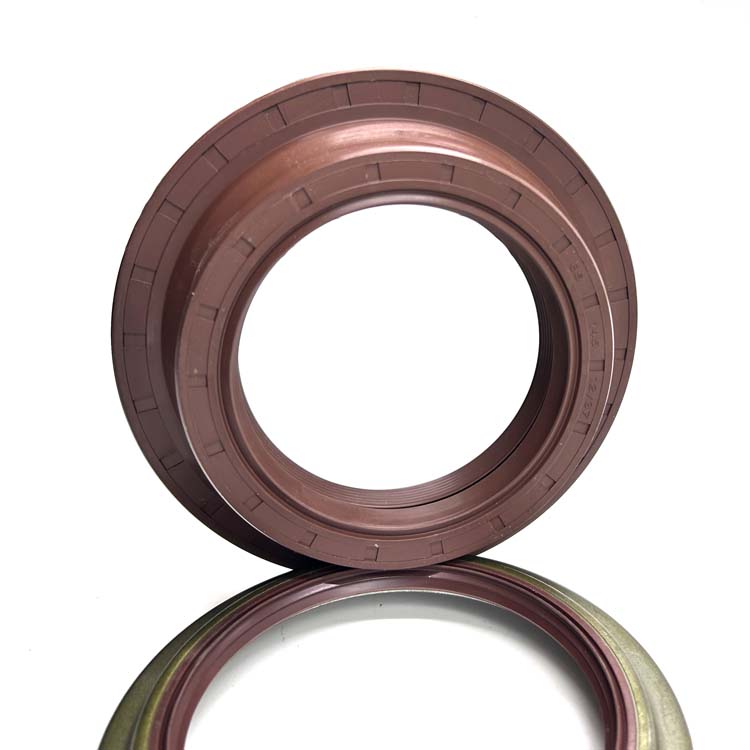

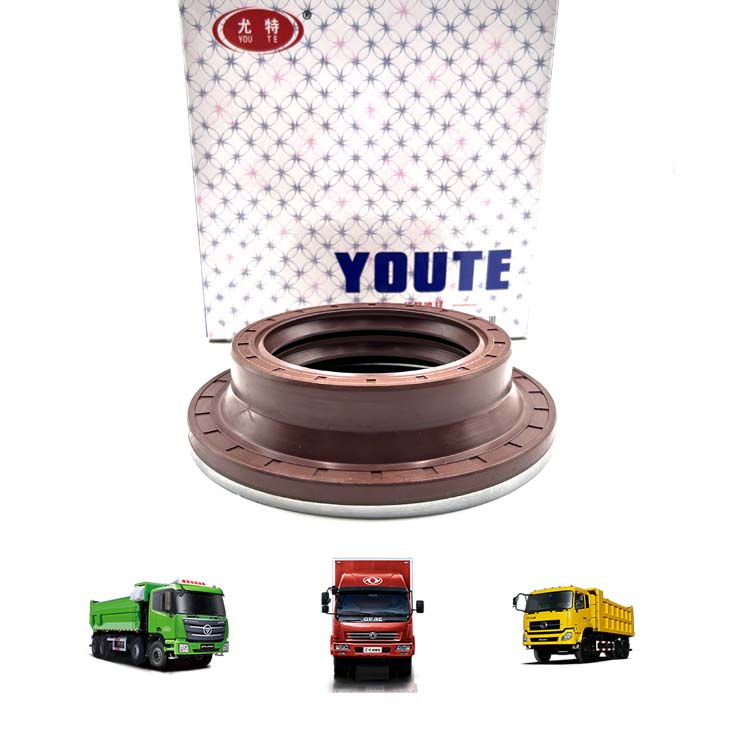

オイルシール いすゞ トラック用オイルシール

スケルトンオイルシールのシール原理と応用 いすゞトラック用オイルシール

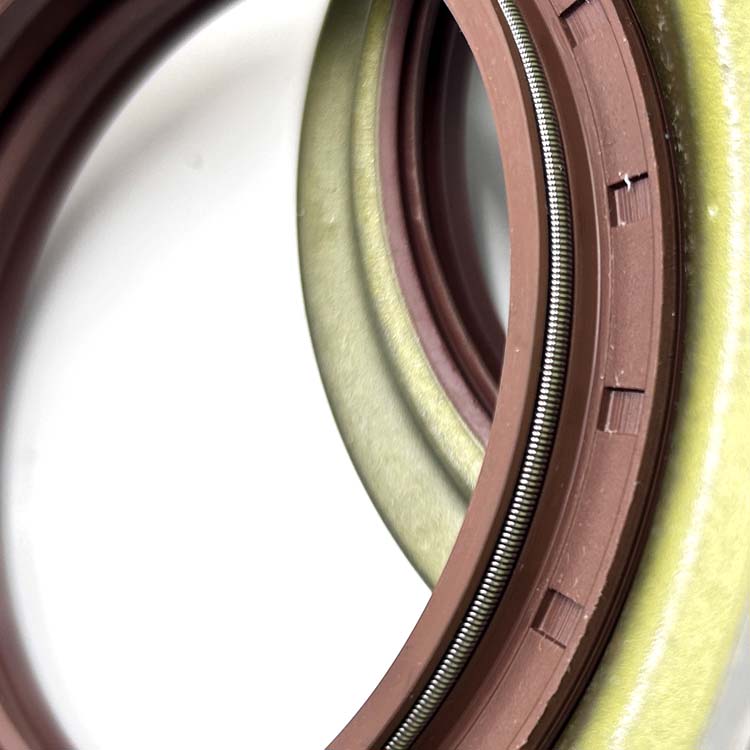

スケルトンオイルシールは、自動締付バネ、シール本体、強化骨格の3つの部分に分かれています。

スケルトンのシール原理 オイルシール いすゞオイルシール トラック用：オイルシールとシャフトの間にはオイルシールエッジにより制御された油膜があり、この油膜が流体潤滑特性を持っています。

シール原理の解析 オイルシール いすゞオイルシール トラック用：スケルトンオイルシールの作用により、油膜と空気との接触端に三日月面を形成する程度の油膜剛性があり、シールのズレを防止します。作動媒体の漏洩を防止し、回転軸のシールを実現します。オイルシールのシール能力はシール面の油膜の厚さによって決まります。厚みが大きすぎるとオイルシールの漏れが発生しますので、ご注意ください。厚みが薄すぎると乾摩擦が発生し、オイルシールやシャフトが摩耗する場合があります。シールリップとシャフトの間に油膜がないと発熱や摩耗が発生しやすくなります。 。したがって、組み付け時にはシールリングにオイルを塗布し、スケルトンオイルシールが軸中心線に対して直角になるようにしてください。直角でない場合、オイルシールのシールリップにより軸内の潤滑油が流出し、シールリップの過度の磨耗の原因となります。動作中、ハウジング内の潤滑剤がわずかに漏れ出てシール面に形成されます。
