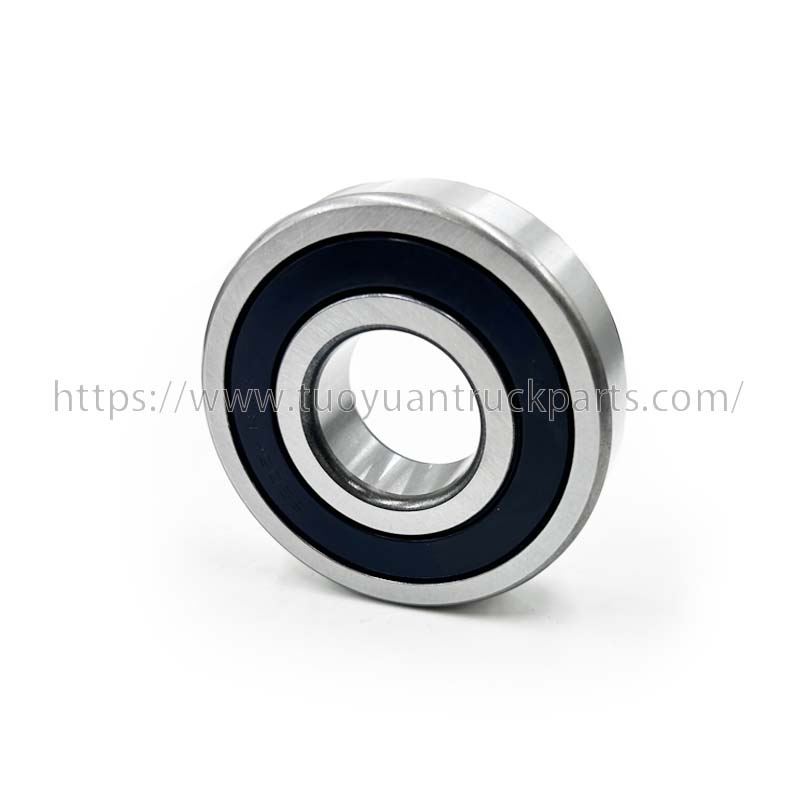

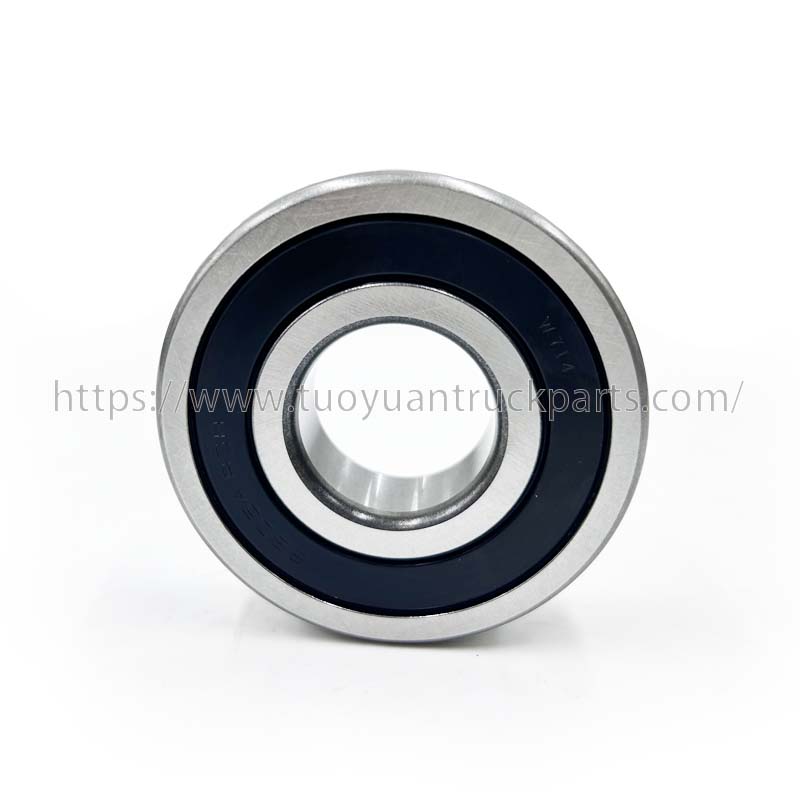

FAG深溝玉軸受

FAG深溝玉軸受の動作原理

深溝玉軸受は主にラジアル荷重を負荷しますが、ラジアル荷重とアキシアル荷重の両方を負荷することができます。ラジアル荷重のみが作用する場合、接触角はゼロになります。深溝玉軸受はラジアルすきまが大きいとアンギュラ玉軸受の性能を発揮し、大きなアキシアル荷重に耐えることができます。深溝玉軸受の摩擦係数は非常に小さく、限界速度も非常に高くなります。深溝玉軸受 軸受には単列と複列の2種類があります。単列深溝玉軸受タイプは記号6、複列深溝玉軸受タイプは記号4となります。

FAG深溝玉軸受 軸受種類

1. 単列深溝玉軸受

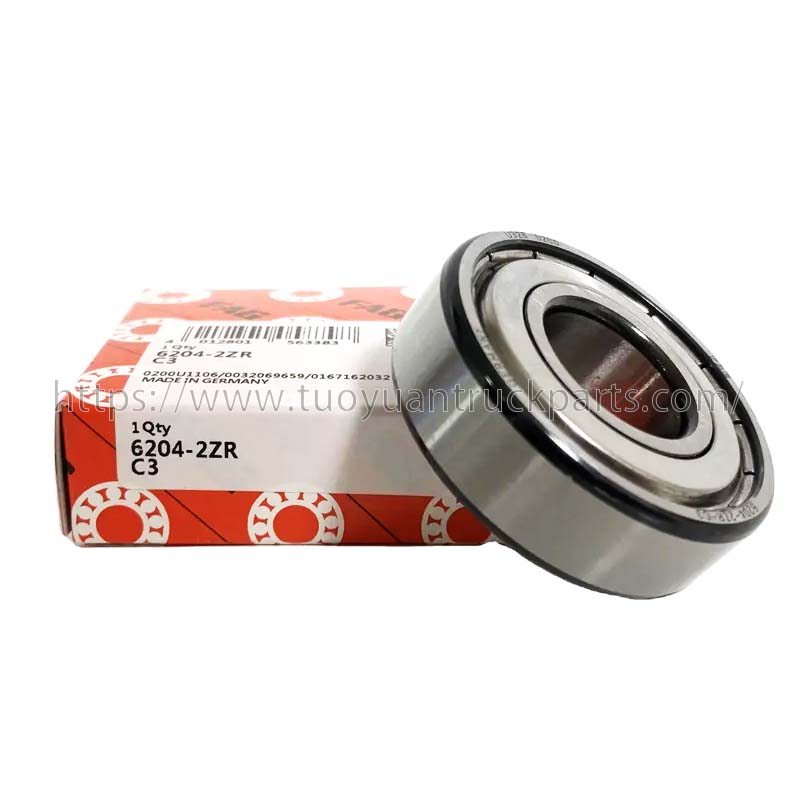

2. ダストカバー付き単列深溝玉軸受

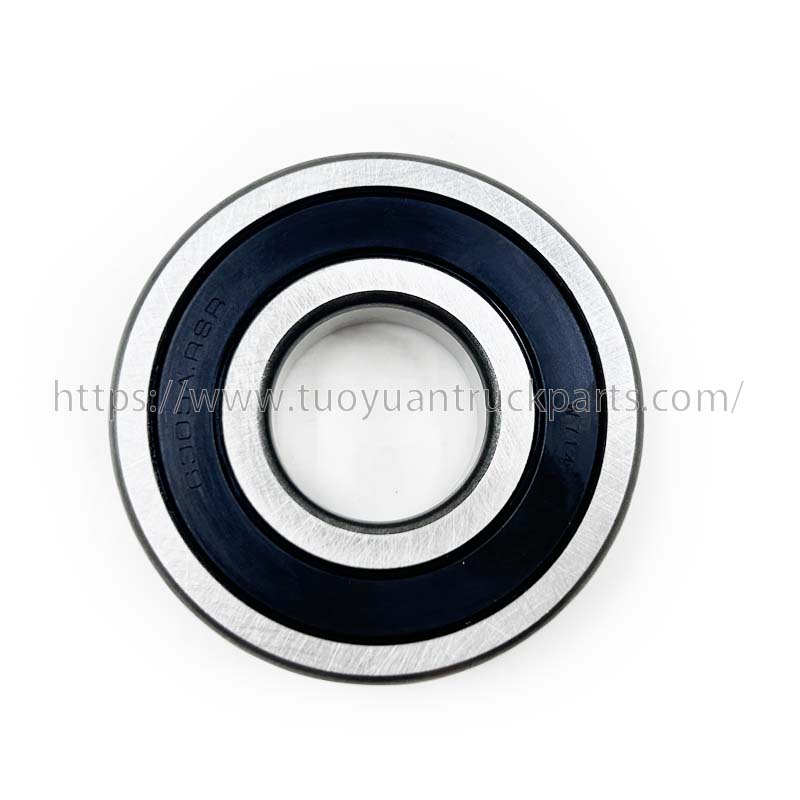

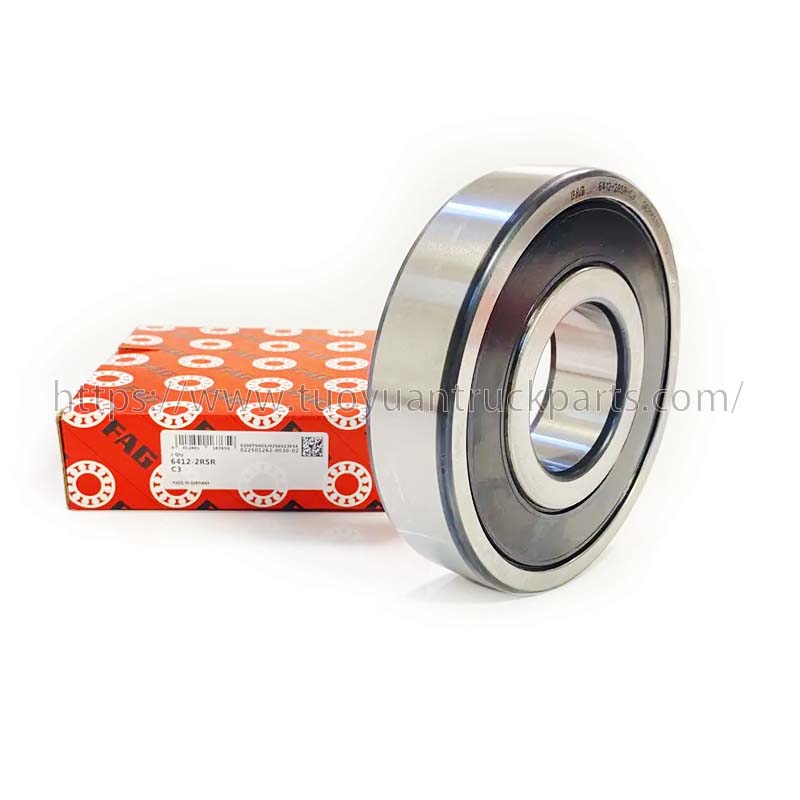

3. ダストカバーとシールリング付き単列深溝玉軸受

4. 外輪に止め溝と止め輪を備えた単列深溝玉軸受

5. ボール取付隙間のある深溝玉軸受

6. 複列深溝玉軸受

FAG深溝玉軸受 軸受の特徴

深溝玉軸受は転がり軸受の中で最も代表的なもので広く使用されています。高速または超高速動作に適しており、耐久性に優れ、頻繁なメンテナンスが必要ありません。摩擦係数が小さく、限界速度が高く、構造が簡単で高い製造精度が得やすい軸受です。さまざまなサイズや形状があり、精密機器、低騒音モーター、自動車、二輪車、一般機械業界で使用されています。これらは機械産業で最も広く使用されているタイプのベアリングです。主にラジアル荷重を負荷することができ、ある程度のアキシアル荷重も負荷することができます。

より大きなラジアルすきまを選択すると、アキシアル耐荷重能力が増加し、純粋なラジアル力が加わったときの接触角はゼロになります。軸方向の力が作用すると、接触角はゼロより大きくなります。一般に、打ち抜き波形保持器、機械加工された固体保持器、および場合によってはナイロン保持器が使用されます。

FAG 深溝玉軸受をシャフトに取り付けると、軸受の軸方向すきまの範囲内でシャフトまたはハウジングの両方向の軸方向変位を制限できるため、軸方向の両方向の位置決めが可能になります。さらに、このタイプのベアリングはある程度の調心性も備えています。ハウジングの穴に対して 2 フィートから 10 フィート傾けても正常に動作しますが、ベアリングの寿命に一定の影響を与えます。深溝玉軸受保持器は主に鋼板を打ち抜いた波形保持器であり、大型軸受では主に機械加工された金属固体保持器が使用されます。

深溝玉軸受は、最も一般的に使用される転がり軸受です。構造がシンプルで使いやすいです。主にラジアル荷重を負荷するために使用されますが、軸受のラジアルすきまを大きくすると、アンギュラ玉軸受の性能を発揮し、ラジアル荷重とアキシアル荷重の合成荷重を負荷することができます。回転速度が高く、スラスト玉軸受の使用が適さない場合に、純粋なアキシアル荷重を負荷するためにも使用できます。深溝玉軸受と同じ規格・寸法の他の軸受と比較して、摩擦係数が小さく、限界速度が高い軸受です。ただし、耐衝撃性は高くないため、重い荷重に耐えるには適していません。

FAG 深溝玉軸受をシャフトに取り付けると、軸受の軸方向すきまの範囲内でシャフトまたはハウジングの両方向の軸方向変位を制限できるため、軸方向の両方向の位置決めが可能になります。さらに、このタイプのベアリングはある程度の調心性も備えています。ハウジングの穴に対して 2 フィートから 10 フィート傾けても正常に動作しますが、ベアリングの寿命に一定の影響を与えます。深溝玉軸受保持器は主に鋼板を打ち抜いた波形保持器であり、大型軸受では主に機械加工された金属固体保持器が使用されます。
