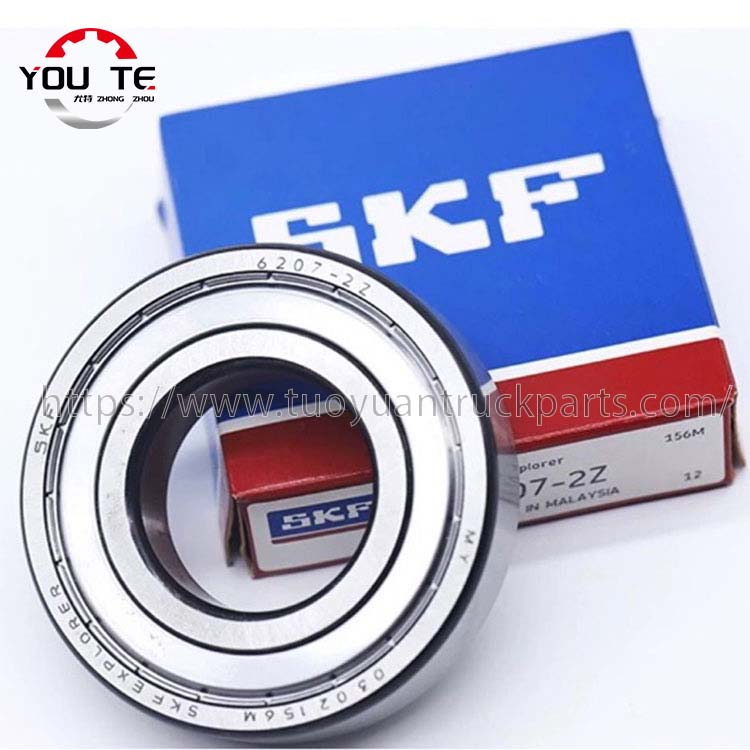

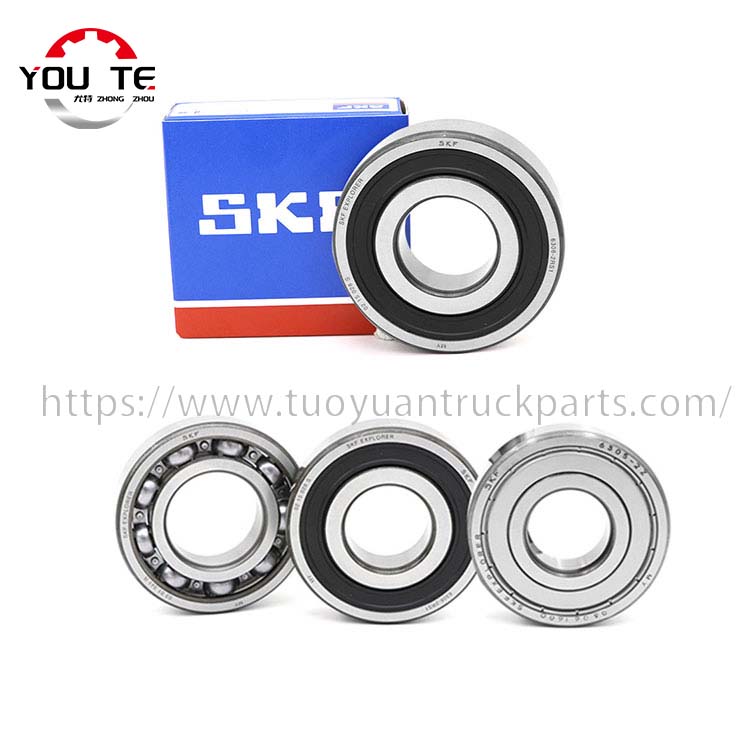

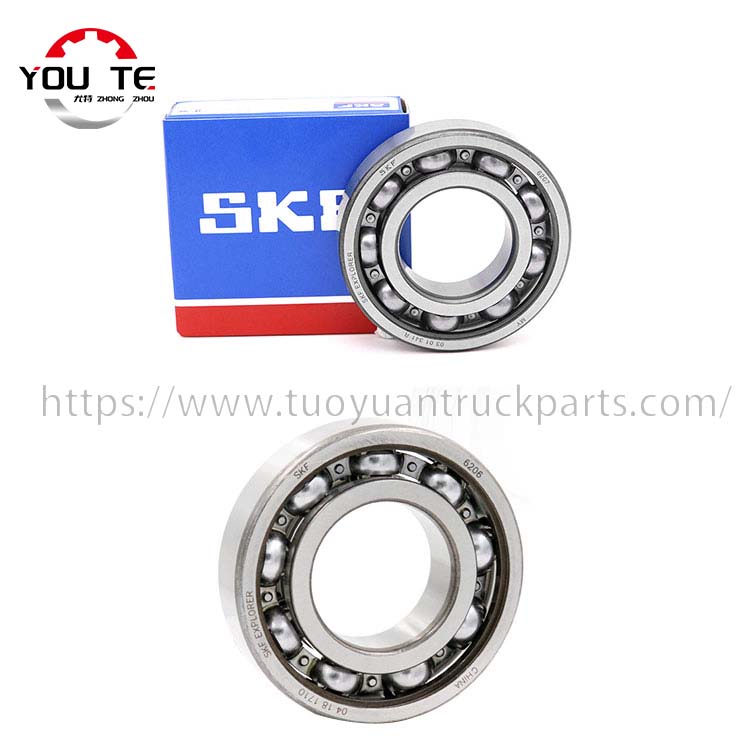

深溝玉軸受 SKF

深溝玉軸受 6201 6202 6203 6204 6205 6008 6208 6209 ZZ 2RS C3 SKF

深溝玉軸受 SKF 軸受構造

深溝玉軸受は構造が簡単で、他のタイプに比べて高い製造精度が得やすいです。したがって、連続生産および大量生産が容易です。製造コストも安く、非常によく使われています。深溝玉軸受には、基本タイプの他に、ダストカバー付き深溝玉軸受、ゴムシール付き深溝玉軸受、止め溝付き深溝玉軸受、ボールノッチ付きで負荷容量の大きな複列深溝玉軸受を搭載した深溝玉軸受など、さまざまな構造のバリエーションがあります。

深溝玉軸受 SKF 軸受種類

深溝玉軸受 SKF は、主にラジアル荷重を負担するために使用されますが、ラジアル荷重とアキシアル荷重の合成荷重を負担するためにも一般的に使用されます。特に機械装置の回転速度が非常に高く、スラスト軸受の使用が適していない場合に、この軸受を使用して双方向の純粋なアキシアル荷重を負担することができ、運転中のメンテナンスが不要です。安価で広く使用されているベアリングです。深溝玉軸受の型式には、深溝玉軸受（60000タイプ）、外輪に止め溝を設けた深溝玉軸受（60000Nタイプ）。片面にダストカバー、もう片面の外輪に止め溝を設けた深溝玉軸受。ベアリング(60000-ZNタイプ);両側ダストカバー、外輪止め溝付深溝玉軸受（60000-2ZN形）。片面ダストカバー付深溝玉軸受（60000Zタイプ）両側ダストカバー付き深溝玉軸受（60000-2Zタイプ）。片側シールリング付き深溝玉軸受（60000-LSタイプ、60000-RZタイプ）。両側シールリング付き深溝玉軸受（60000-2LSタイプ、60000-2RZタイプ）。フランジ付き外輪深溝玉軸受（F60000タイプ）。片面ダストカバー付フランジ外輪深溝玉軸受（F60000-Zタイプ）。両面ダストカバー付フランジ付外輪深溝玉軸受 フランジ付外輪深溝玉軸受（F60000-2Z形）は11種類あります。 [2]

深溝玉軸受 SKF のサイズに応じて、次のように分類できます。

(1) ミニチュアベアリング - 公称外径範囲が 26mm 未満のベアリング。

(2) 小型ベアリング ---- 公称外径が 28 ～ 55 mm の範囲のベアリング。

(3) 中小型ベアリング - 公称外径が 60 ～ 115 mm のベアリング。

(4) 中・大型ベアリング ----呼び外径 120 ～ 190mm のベアリング

(5) 大型ベアリング - 公称外径が 200 ～ 430 mm のベアリング。

(6) 特大軸受 - 公称外径範囲が 440mm 以上の軸受。
